Уровни детализации LOD 200, 300, 350 и 400 в BIM-моделировании

LOD (Level of Development) — уровень проработки элемента информационной модели, который описывает одновременно геометрическую точность и объём атрибутивных данных. Правильно выбранный уровень детализации определяет, можно ли использовать BIM-модель для координации разделов, проверки коллизий, выпуска рабочей документации, заказа материалов или монтажа. Ошибка в назначении LOD приводит к тому, что модель либо перегружена лишней информацией, либо не даёт ответа на нужные проектные вопросы.

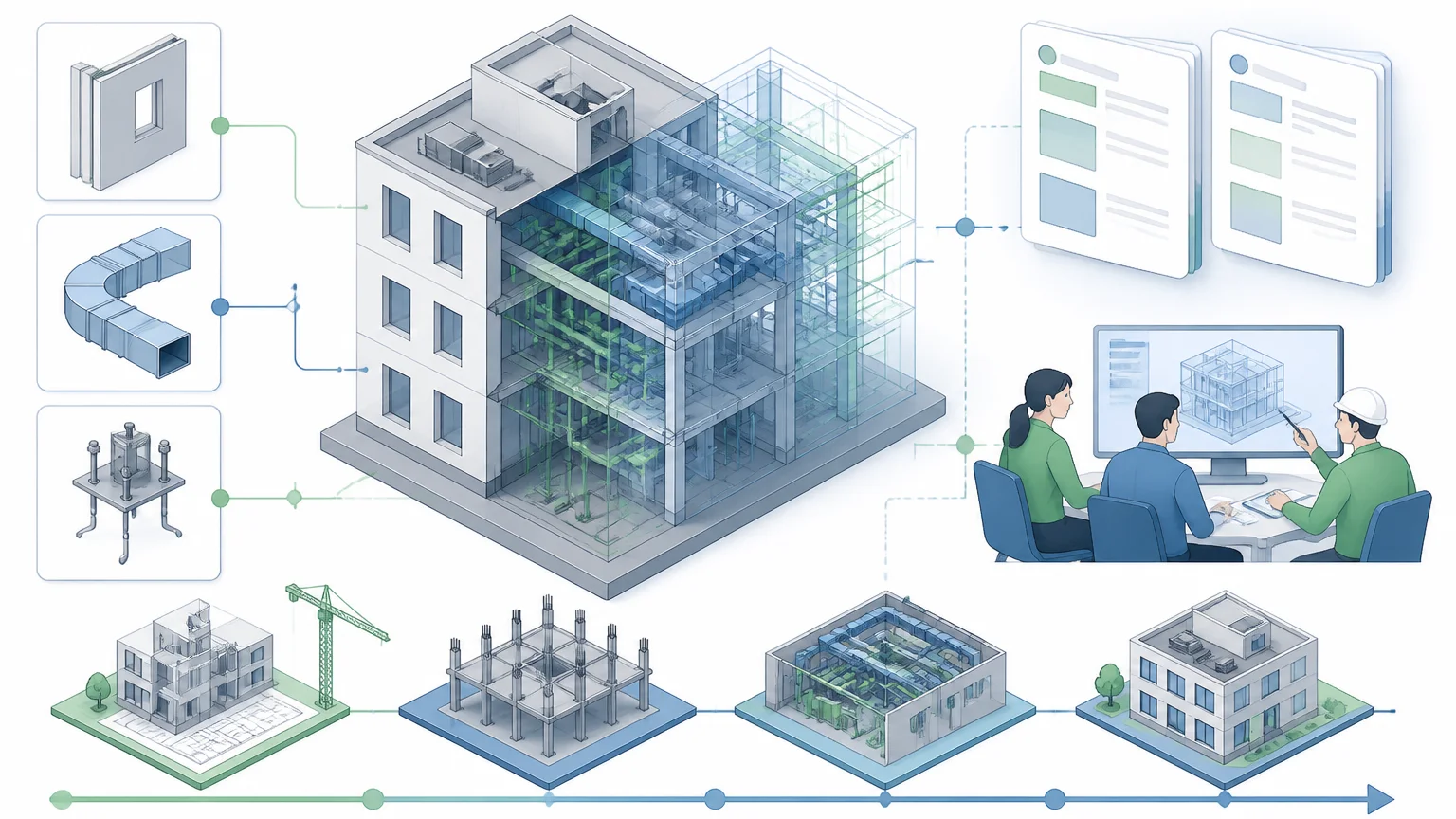

Что такое LOD и зачем он нужен

Термин Level of Development фиксирует, насколько элемент модели готов к использованию: какой у него внешний вид, размеры, положение и какие негеометрические характеристики уже занесены. LOD — это не одна цифра «на всю модель», а требование к конкретной группе элементов на конкретной стадии. Стена, воздуховод и закладная деталь в одной и той же модели могут иметь разный уровень проработки.

Уровни детализации закрепляются в задании заказчика на информационное моделирование (EIR) и в плане реализации BIM-проекта (BEP). В этих документах прописывают, какие элементы к какому этапу должны достичь LOD 200, 300, 350 или 400, кто отвечает за их наполнение и как проверяется соответствие.

LOD 200: концепция и стадия «П»

На уровне LOD 200 элемент представлен обобщённой геометрией с приблизительными размерами, формой, расположением и ориентацией. Значения могут отличаться от финальных, но порядок величин соответствует проектному решению. К элементу привязана базовая негеометрическая информация: тип, назначение, укрупнённая категория.

Такая проработка типична для стадии «П» (проектная документация) и ранних этапов концепции. Модель LOD 200 подходит для оценки объёмно-планировочных решений, предварительной координации разделов, расчёта укрупнённых объёмов и площадей. Для выпуска рабочей документации и заказа оборудования этого уровня недостаточно.

LOD 300: рабочая документация

На уровне LOD 300 геометрия элемента соответствует проектному решению по форме, размерам, положению и ориентации. Толщины конструкций, отметки, привязки заданы точно. Негеометрическая информация расширяется: марки материалов, характеристики систем, тип и класс оборудования.

LOD 300 — базовый уровень для стадии «Р» (рабочая документация). Модель уже позволяет корректно выпускать чертежи, формировать спецификации по укрупнённым позициям и выполнять междисциплинарную координацию с проверкой коллизий между разделами АР, КР, ОВ, ВК, ЭОМ, СС. При этом узлы соединений, крепления, закладные и мелкие детали ещё не проработаны.

LOD 350: координация и узлы стыковок

LOD 350 отличается от LOD 300 не столько внешним видом отдельного элемента, сколько проработкой его связей с соседними элементами. В модели появляются интерфейсы: закладные детали, монтажные отверстия, штрабы, ниши, зоны обслуживания, крепёж, примыкания смежных систем. Это делает возможной полноценную междисциплинарную координацию и корректный поиск коллизий на уровне узлов, а не только габаритов.

LOD 350 востребован на объектах с высокой насыщенностью инженерными системами: транспортные хабы, промышленные здания, лаборатории, медицинские учреждения, паркинги, стилобаты с большим количеством пересечений сетей. Модель этого уровня даёт основу для выпуска монтажных схем и детальных спецификаций.

LOD 400: изготовление и монтаж

На уровне LOD 400 элемент проработан с детализацией, достаточной для изготовления и монтажа. Учтены сварные швы, метизы, сегменты сборки, транспортные размеры, допуски. Атрибуты содержат информацию, необходимую производителю: артикулы, партии, коды поставщика, характеристики покрытия.

Такая проработка нужна для металлоконструкций, вентиляционных систем, фасадных подсистем, сложных инженерных установок. LOD 400 применяется при заводской готовности элементов, префабрикации и производстве по цифровой модели. На этапе разработки узлов навесных фасадов уровень детализации близок к LOD 400: подсистема, кронштейны, кляммеры, облицовка и крепёж моделируются с реальной геометрией, что учитывается при проектировании навесных вентилируемых фасадов.

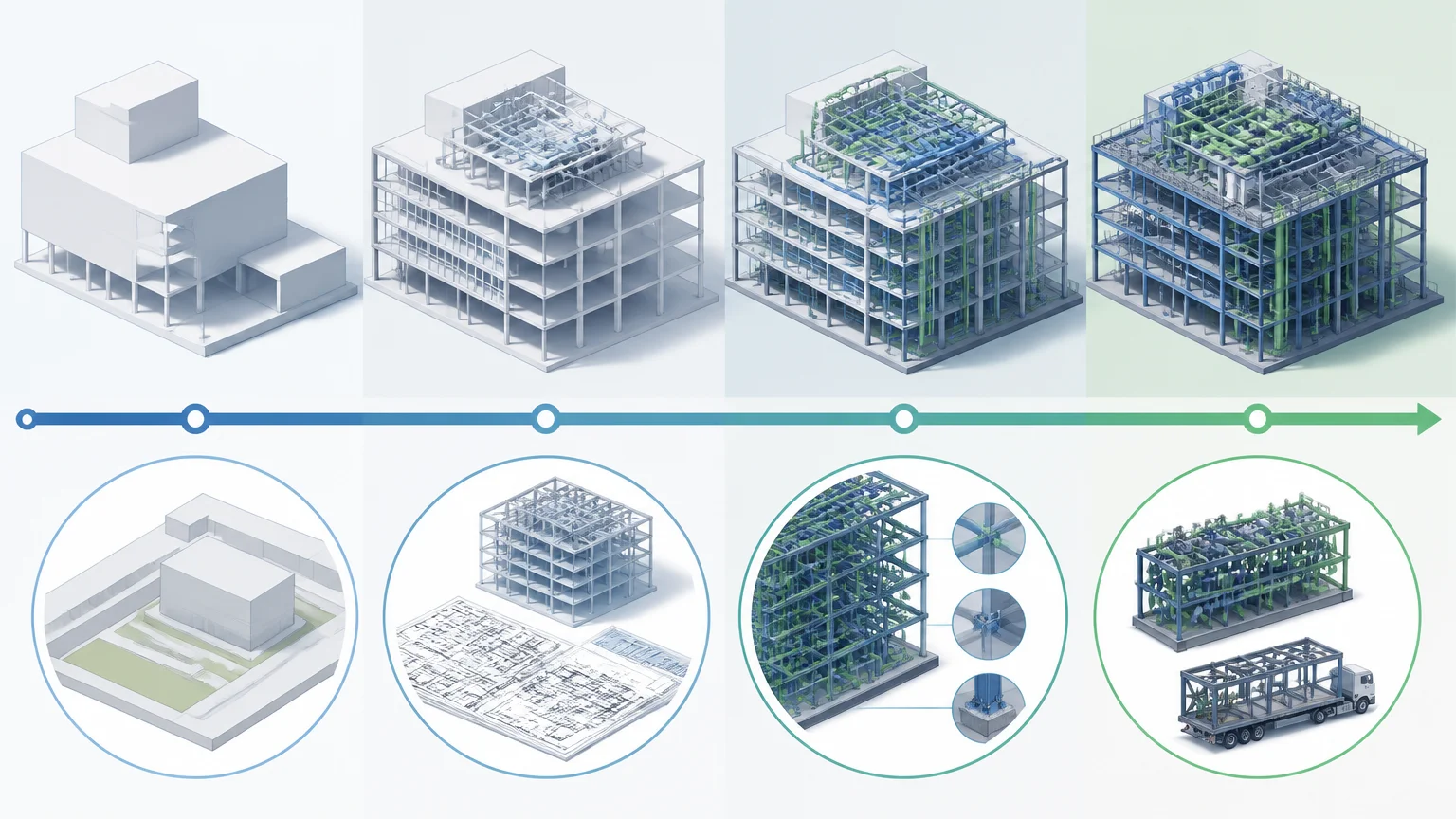

Как выбрать уровень детализации под задачу

Уровень LOD назначается не «по максимуму», а исходя из целей использования модели. Избыточная детализация замедляет работу, увеличивает вес файлов и стоимость моделирования, но не даёт дополнительной ценности, если результат применяется только для укрупнённых оценок. Недостаточный LOD, наоборот, создаёт риск ошибок при выпуске рабочей документации или монтаже.

• Оценка концепции, объёмы, стадия «П» — LOD 200 по основным разделам.
• Рабочая документация, выпуск чертежей, базовая координация — LOD 300.
• Насыщенные инженерные объекты, детальные узлы, монтажные схемы — LOD 350.
• Изготовление, префабрикация, заводская готовность — LOD 400 для соответствующих элементов.

В реальном проекте разные системы модели живут на разных уровнях. Например, архитектурные стены могут оставаться на LOD 300, а вентиляция и металлоконструкции — прорабатываться до LOD 350 или 400. Такое смешение фиксируется в матрице ответственности BEP и в спецификации требований к элементам.

LOD, EIR и BEP: как требования переводятся в модель

Заказчик формулирует цели использования модели в EIR: для чего создаётся BIM, какие данные должны быть выгружаемы, какие проверки будут проводиться. На основе EIR исполнитель готовит BEP, где расписывает конкретный LOD по типам элементов, стадиям и разделам, форматы обмена, регламент проверки коллизий и передачи модели.

Чем детальнее прописан LOD в исходных документах, тем меньше разночтений между заказчиком и проектировщиками. Формулировка «сделать BIM-модель здания» без указания уровней проработки на практике приводит к спорам о полноте результата.

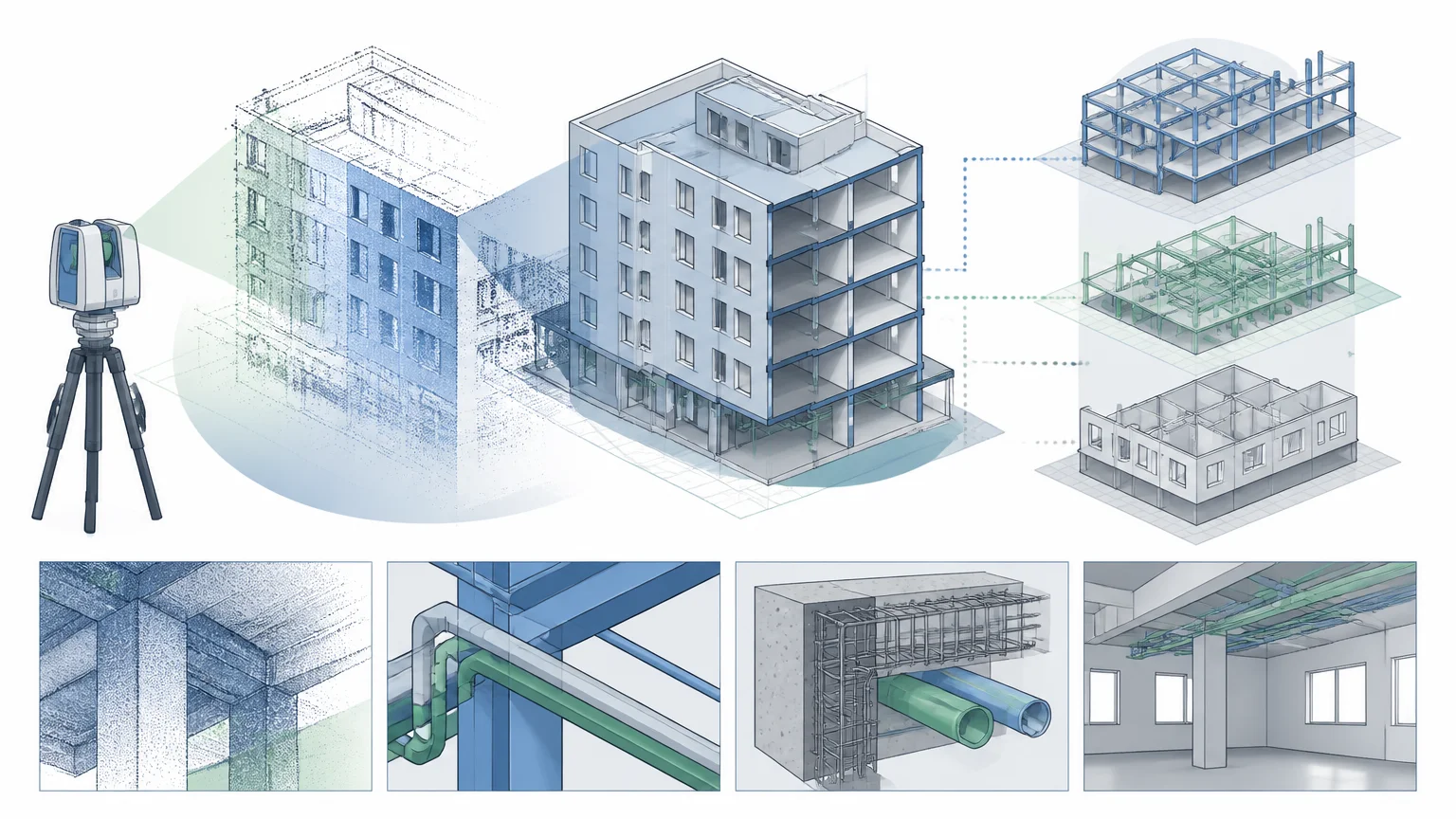

Особенности LOD при работе с существующими объектами

Когда модель создаётся не для нового строительства, а для реконструкции или эксплуатации, исходные данные получают в результате обмеров. Обычно основой служит лазерное 3D-сканирование с последующей обработкой облака точек. По облаку восстанавливается фактическая геометрия здания, конструкций и инженерных систем.

Для существующих объектов также действует классификация LOD, но с оговоркой: точность модели ограничена точностью обмеров и разрешающей способностью сканирования. Скрытые элементы (арматура в теле бетона, скрытые в конструкциях коммуникации) в модель по облаку точек не попадают и должны дорабатываться по исполнительной документации или вскрытиям. При постановке задачи важно разделять, какие элементы моделируются по факту, а какие — по проектным данным.

Типовые ошибки при работе с LOD

Первая распространённая ошибка — назначение единого LOD «на всю модель». Такой подход не отражает реальные потребности разделов и приводит либо к перегрузке модели, либо к её непригодности для части задач.

Вторая ошибка — подмена LOD визуальной детализацией. Красивая геометрия без корректных атрибутов не позволяет формировать спецификации и выполнять расчёты. LOD включает и данные, и геометрию одновременно.

Третья ошибка — отсутствие проверки соответствия достигнутого уровня заявленному. Без регламента приёмки модель может формально называться LOD 300, но по факту содержать элементы уровня LOD 200. Регулярная проверка по чек-листу EIR и BEP снимает этот риск и делает информационную модель по-настоящему рабочим инструментом на всём жизненном цикле здания.
