Расчёт навесного вентилируемого фасада: подсистема, теплотехника и нагрузки

Расчёт навесного вентилируемого фасада — это связанный комплекс инженерных проверок: подбор подсистемы под геометрию стены и вес облицовки, теплотехнический расчёт утеплителя и воздушного зазора, определение ветровых и весовых нагрузок, а также проверка анкерного крепления к несущему основанию. Ошибка в любой части приводит к перерасходу материала, промерзанию стены или к разрушению крепежа под нагрузкой.

Что входит в расчёт НВФ

Проектирование навесного вентилируемого фасада (НФС) не сводится к выбору «красивой» облицовки. Полноценный расчёт включает несколько независимых блоков, результаты которых влияют друг на друга.

• Расчёт подсистемы: шаг и типоразмер кронштейнов, длина вылета, сечение направляющих, материал профилей.
• Теплотехнический расчёт: толщина теплоизоляции, проверка положения точки росы, коэффициент теплотехнической однородности с учётом мостиков холода от кронштейнов.
• Расчёт нагрузок: собственный вес облицовки и подсистемы, ветровая нагрузка (отсос и давление), сейсмические и температурные воздействия.
• Расчёт анкерного крепления: подбор анкера под материал стены, проверка на вырыв и срез с учётом краевых расстояний.
• Проверка коррозионной стойкости: совместимость металлов подсистемы, крепежа и облицовки.

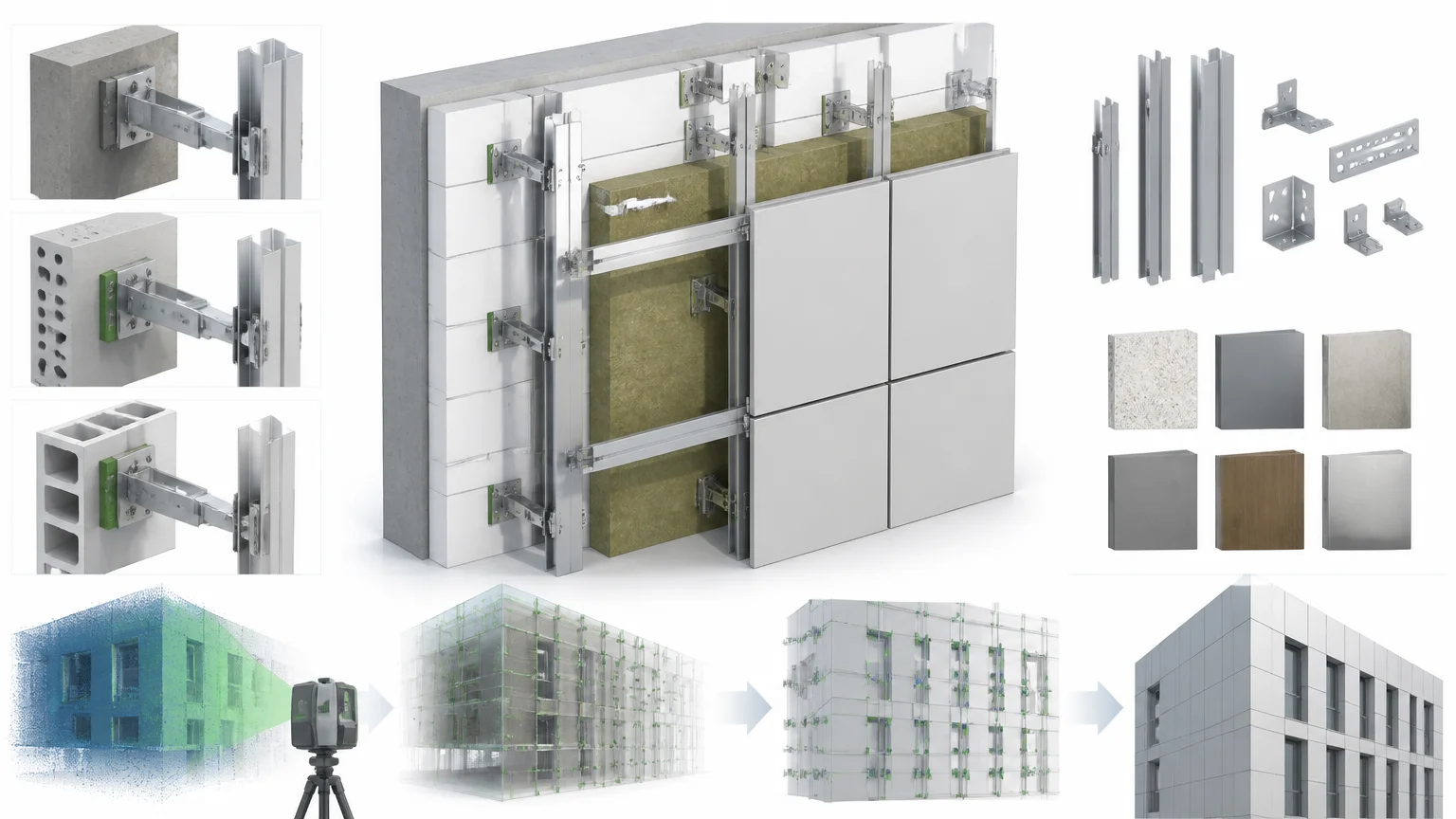

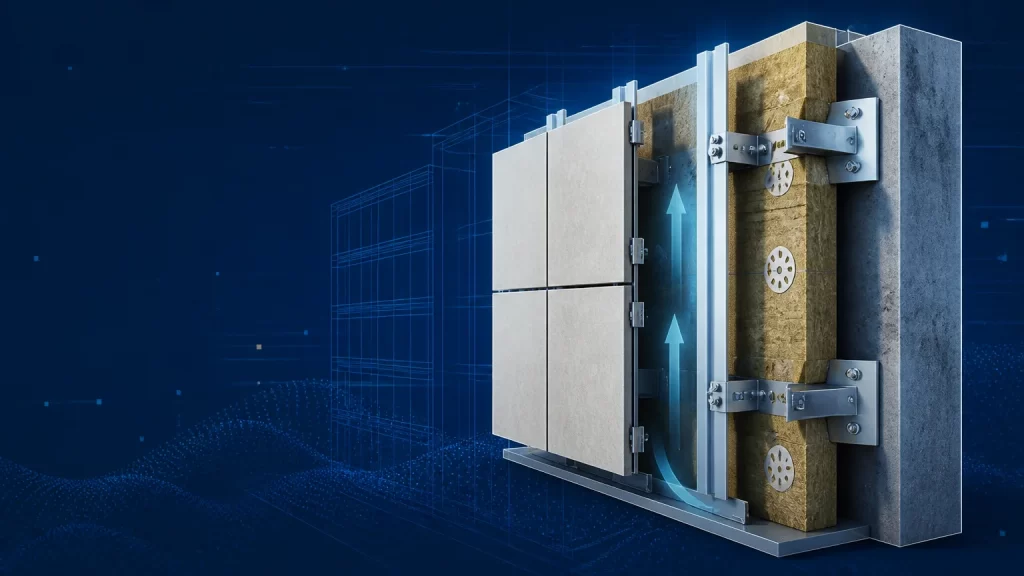

Подсистема фасада: кронштейны и направляющие

Подсистема — это несущий каркас, который передаёт нагрузку от облицовки на стену здания. Она включает кронштейны (несущие и опорные), паронитовые прокладки-терморазрывы, вертикальные и при необходимости горизонтальные направляющие, а также кляммеры или заклёпки для крепления облицовочных панелей.

При подборе подсистемы учитывают:

• материал и состояние несущей стены (кирпич, монолит, газобетон, слоистая кладка);
• вес и типоразмер облицовки — керамогранит, металлокассеты, фиброцемент, HPL, композит имеют разные требования;
• требуемый вылет кронштейна: чем толще утеплитель и больше отклонения стены от вертикали, тем длиннее кронштейн и выше изгибающий момент;
• материал профилей — алюминиевые сплавы или оцинкованная/нержавеющая сталь, выбор зависит от этажности, коррозионной среды и требований пожарной безопасности.

Для получения корректных исходных данных о геометрии фасада, отклонениях плоскости стены и фактическом положении несущих конструкций применяют лазерное сканирование фасадов: по облаку точек проектировщик видит реальные, а не проектные размеры и подбирает вылет кронштейнов без запаса «на всякий случай».

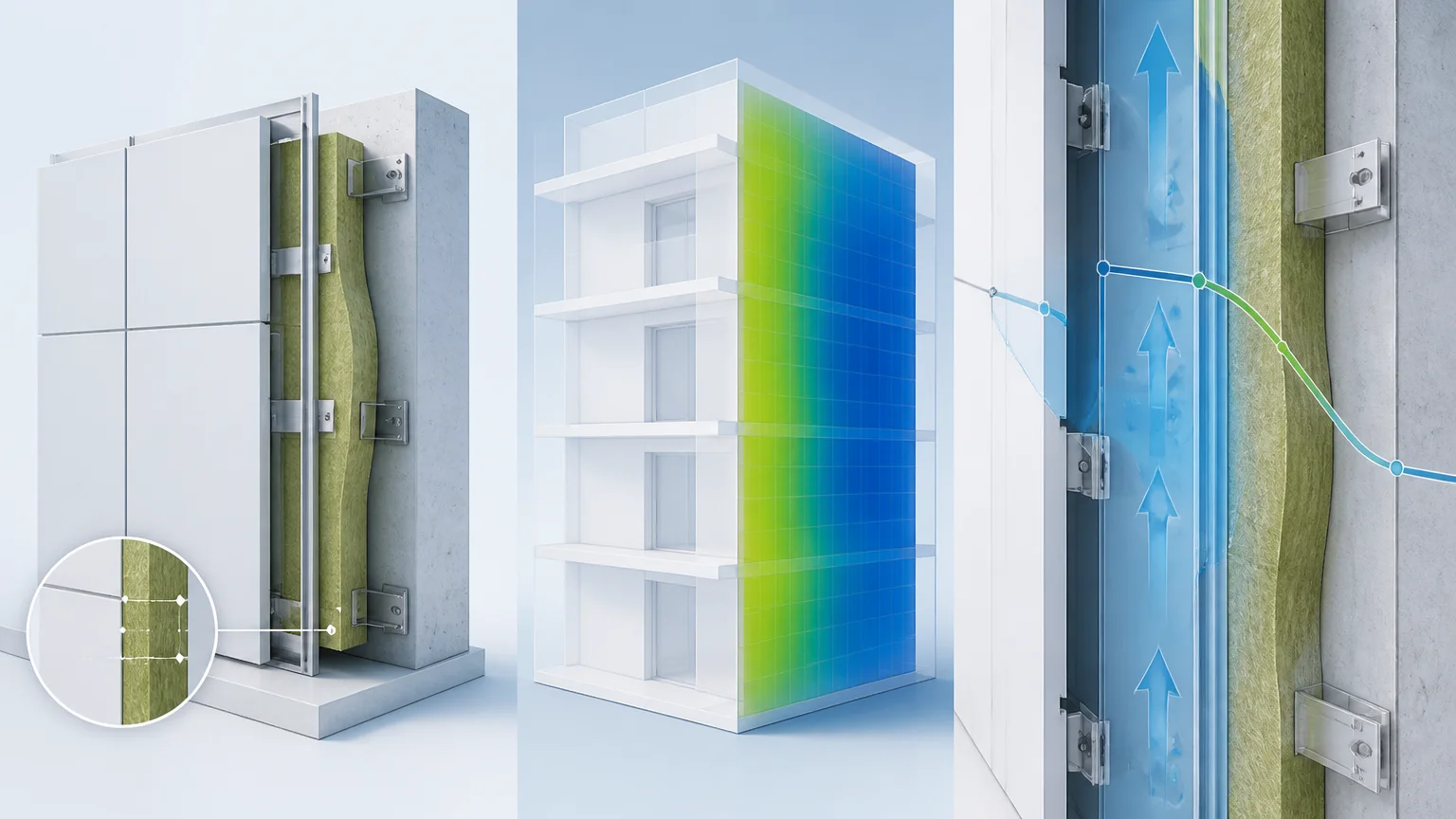

Теплотехнический расчёт и точка росы

Теплотехнический расчёт выполняется по СП «Тепловая защита зданий» и определяет требуемое сопротивление теплопередаче наружной стены с учётом климатического района и назначения здания. Для НВФ важны три ключевых момента.

Толщина утеплителя

Толщина теплоизоляции подбирается так, чтобы приведённое сопротивление теплопередаче стены с учётом всех неоднородностей было не ниже нормативного. В расчёт входит существующая стена, слой утеплителя (обычно минеральная вата с плотностью, подходящей для НВФ) и воздушная прослойка, которая в теплотехническом расчёте вентилируемой конструкции не учитывается как утепляющий слой.

Коэффициент теплотехнической однородности

Кронштейны — это металлические включения, которые проходят через слой утеплителя и работают мостиками холода. Их влияние учитывается через коэффициент теплотехнической однородности r. Для типовых подсистем НВФ он находится в диапазоне, зависящем от шага и типа кронштейнов, наличия терморазрыва и толщины утеплителя. Чем плотнее сетка кронштейнов и чем больше их сечение, тем ниже коэффициент и выше фактические теплопотери.

Точка росы и воздушный зазор

Точка росы в правильно рассчитанной конструкции должна располагаться внутри слоя утеплителя, ближе к его наружной поверхности. Именно поэтому между утеплителем и облицовкой оставляют вентилируемый воздушный зазор: он отводит водяной пар, поступающий изнутри помещения через стену, и не даёт влаге накапливаться в теплоизоляции. Величина зазора выбирается с учётом высоты здания и площади приточно-вытяжных отверстий в цоколе и у парапета.

Расчёт нагрузок на конструкцию

Прочность конструкции проверяется по двум группам предельных состояний. В расчёт включают все действующие нагрузки и их сочетания.

Ветровая нагрузка обычно является определяющей для угловых зон фасада: там аэродинамические коэффициенты выше, шаг кронштейнов уменьшают, а анкер подбирают с большим запасом по несущей способности. Для высотных зданий отдельно рассматривают пульсационную составляющую ветра.

Анкерное крепление и материал стены

Анкер выбирается под конкретный материал несущего основания. Для монолитного бетона применяют распорные или клиновые анкеры, для полнотелого кирпича — распорные с увеличенной глубиной заделки, для пустотелой кладки и газобетона — химические анкеры со специальными сетчатыми гильзами. Несущая способность подтверждается по протоколам испытаний производителя, а на объекте, как правило, проводятся контрольные вырывные испытания на репрезентативной партии анкеров.

Ошибка на этом этапе критична: недостаточная глубина заделки, установка распорного анкера в пустотелый кирпич или монтаж рядом с краем плиты приводят к разрушению крепления под ветровой нагрузкой. Часть этих рисков закрывает авторский надзор за монтажом НВФ: проектировщик контролирует соответствие фактического монтажа принятой в расчёте схеме.

Коррозионная стойкость и совместимость материалов

Металлы подсистемы, крепежа и облицовки должны быть совместимы электрохимически. Прямой контакт алюминия с оцинкованной сталью или медью без изолирующей прокладки со временем приводит к контактной коррозии. Для стальных подсистем применяют горячее цинкование с толщиной слоя, соответствующей условиям эксплуатации, либо нержавеющую сталь для агрессивных сред и высотных объектов. Заклёпки и саморезы подбирают из того же класса материалов, что и направляющие.

Исходные данные для расчёта

Качество расчёта напрямую зависит от полноты исходных данных. Проектировщику НВФ нужны:

• обмерные чертежи или облако точек фасадов с фактическими отклонениями стены от вертикали;
• конструктив несущих стен с указанием материала, толщины и наличия слоистой кладки;
• климатический район и высота здания над уровнем земли;
• назначение здания и требуемое сопротивление теплопередаче;
• тип и параметры выбранной облицовки;
• протоколы вырывных испытаний анкеров (при наличии) или данные о фактической прочности основания.

По этим данным разрабатывается проект навесного вентилируемого фасада с рабочей документацией, узлами примыканий, раскладкой облицовки и спецификацией материалов.

Типичные ошибки в расчётах НВФ

• Занижение ветровой нагрузки в угловых зонах — приводит к недостаточному шагу кронштейнов по периметру.
• Игнорирование мостиков холода от кронштейнов — фактическое сопротивление теплопередаче оказывается ниже расчётного, а энергоэффективность здания не соответствует проекту.
• Недостаточный воздушный зазор или закрытые вентиляционные отверстия — утеплитель намокает, теряет теплотехнические свойства, растёт риск промерзания.
• Универсальный анкер на все зоны фасада без учёта материала стены и краевых расстояний.
• Отсутствие терморазрыва между кронштейном и стеной — существенное снижение коэффициента теплотехнической однородности.
• Расчёт по проектной геометрии вместо фактической — на монтаже приходится менять вылет кронштейнов и переделывать заказ подсистемы.

Итог

Расчёт НВФ — это не формальный документ, а инженерное обоснование безопасности и долговечности фасада. Он связывает подсистему, теплотехнику и нагрузки в единую конструкцию, где изменение одного параметра — типа облицовки, толщины утеплителя, материала стены — требует пересчёта остальных. Корректные исходные данные о геометрии здания, продуманный подбор подсистемы, проверка точки росы и грамотный расчёт анкерного крепления определяют, сколько фасад прослужит без ремонта и переделок.
