Оцифровка зданий и создание цифрового двойника: этапы и результат

Цифровой двойник здания (Digital Twin) — это виртуальная копия объекта, которая объединяет точную геометрию, инженерные системы, атрибутивные данные и потоки информации с датчиков в реальном времени. В отличие от обычной BIM-модели, двойник постоянно синхронизируется с реальным объектом и используется на всём жизненном цикле здания: от ввода в эксплуатацию до реконструкции.

Оцифровка зданий — это процесс перевода физического объекта в структурированную цифровую форму. Обычно она начинается с лазерного сканирования и заканчивается интеграцией информационной модели с системами мониторинга и управления недвижимостью.

Зачем нужен цифровой двойник здания

Для собственника и эксплуатирующей организации Digital Twin решает несколько задач одновременно:

• единая база данных по геометрии, конструкциям и инженерным системам;
• сокращение времени на поиск информации о скрытых коммуникациях;
• планирование технического обслуживания и предиктивная аналитика по датчикам IoT;
• моделирование сценариев реконструкции, перепланировки и энергоэффективности;
• поддержка концепции Smart Building и автоматизация процессов эксплуатации.

Для девелопера цифровой двойник повышает капитализацию объекта: покупатель или арендатор получает не только здание, но и его полноценную информационную копию.

Этапы оцифровки здания

Создание цифрового двойника — многоступенчатый процесс. Пропуск любого этапа снижает достоверность модели и ограничивает её применимость в эксплуатации.

Лазерное сканирование как основа оцифровки

Точность цифрового двойника напрямую зависит от исходных геометрических данных. Ручные обмеры и старые чертежи почти всегда содержат расхождения с фактом, поэтому основой служит лазерное 3D-сканирование объекта. Сканер за одну станцию фиксирует миллионы точек с координатами XYZ, что позволяет получить фактическую геометрию без пропусков.

Для сложных объектов — исторических зданий, промышленных цехов, торговых центров — сканирование выполняется с десятков и сотен станций. После сшивки получается единое облако точек, которое становится «цифровым слепком» здания на момент съёмки.

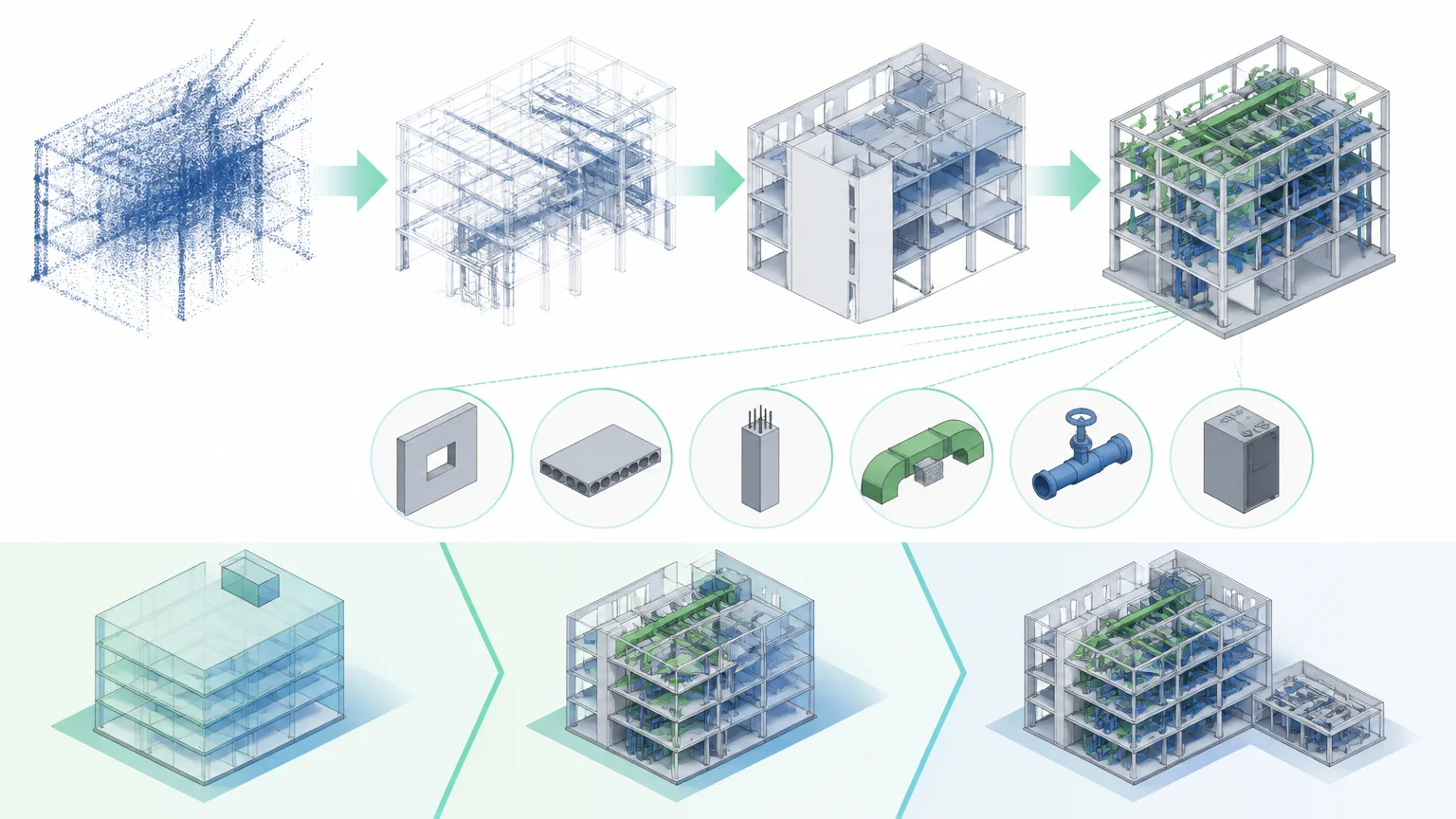

От облака точек к информационной модели

Облако точек само по себе — это набор координат. Чтобы превратить его в управляемый двойник, требуется построить структурированную модель с элементами: стенами, перекрытиями, колоннами, воздуховодами, трубопроводами. Каждый элемент несёт атрибуты: материал, тип, производитель, дата монтажа, ссылки на паспорта оборудования.

На этом этапе критично выбрать корректный уровень детализации. Для задач управления недвижимостью обычно достаточно LOD 300, для эксплуатации инженерных систем — LOD 350–400. Подробнее о том, чем отличаются уровни детализации BIM-моделей, стоит определиться на этапе ТЗ, чтобы не переплачивать за избыточные данные и не получить недостаточно проработанную модель.

Интеграция с IoT и мониторингом

Отличие цифрового двойника от статичной BIM-модели — живой поток данных. К модели подключаются датчики температуры, влажности, вибрации, расхода энергоресурсов, счётчики посетителей, камеры и системы контроля доступа. Данные визуализируются прямо на элементах модели: можно кликнуть на воздуховод и увидеть текущий расход воздуха, историю обслуживания и график ТО.

Такая интеграция открывает возможности предиктивной аналитики: система прогнозирует износ оборудования по отклонениям параметров и заранее формирует заявки на обслуживание. Это снижает количество аварий и продлевает срок службы инженерных систем.

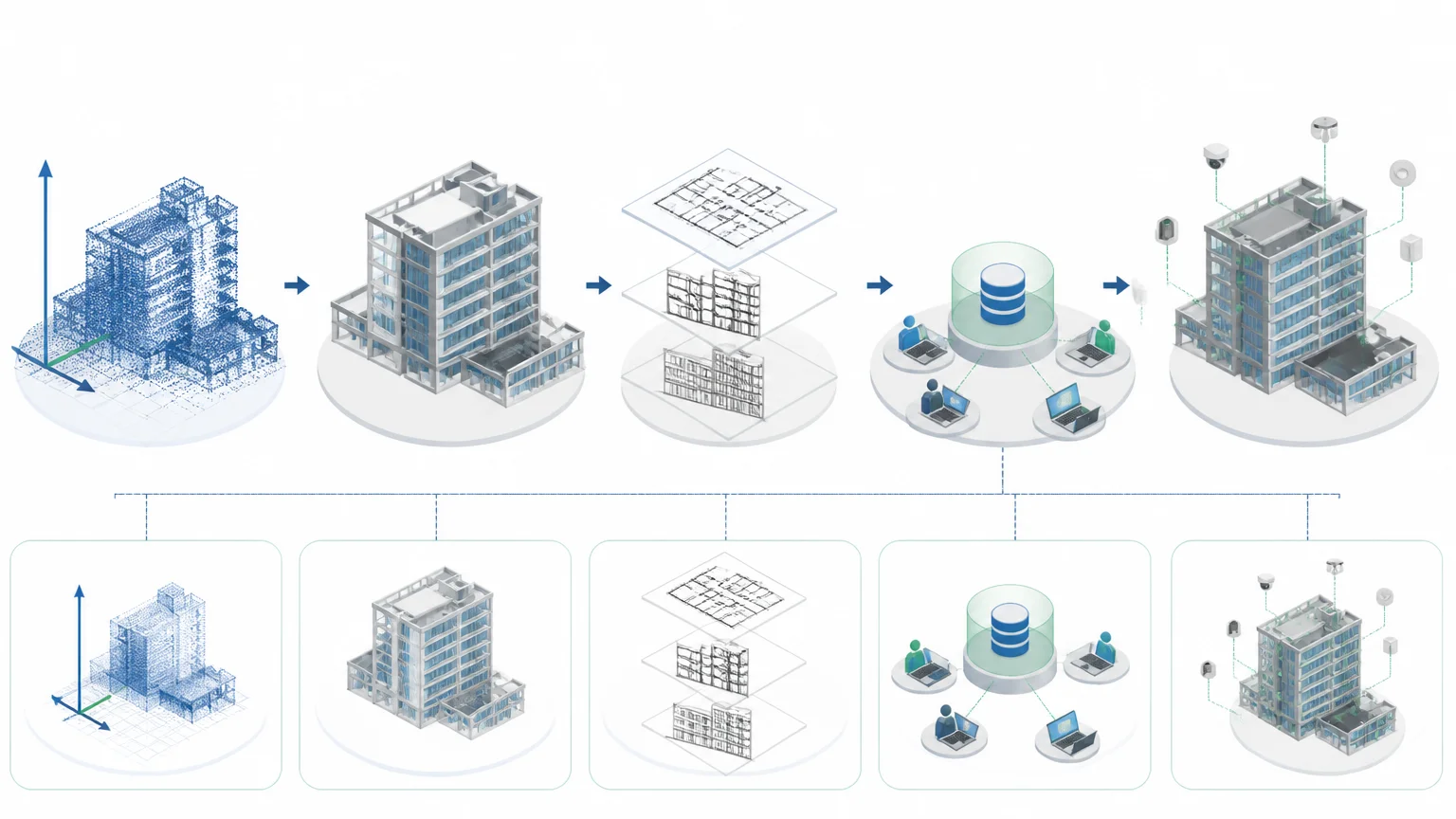

Результат: что получает заказчик

По итогам оцифровки заказчик получает комплект, пригодный для реального использования:

1. исходное облако точек с привязкой к системе координат;
2. BIM-модель здания с согласованным составом элементов и атрибутов;
3. 2D-документацию, автоматически сгенерированную из модели: планы, разрезы, фасады;
4. среду общих данных для доступа проектировщиков и эксплуатирующих служб;
5. подключённые датчики и панель мониторинга параметров здания.

Сценарии применения цифрового двойника

Digital Twin используется в разных задачах на протяжении всего жизненного цикла здания:

• Эксплуатация: планирование ТО, учёт оборудования, ведение истории обслуживания.
• Реконструкция: проектирование по фактической геометрии без повторных обмеров.
• Управление арендой: расчёт площадей, визуализация свободных помещений.
• Энергоменеджмент: анализ потребления по зонам, поиск точек экономии.
• Безопасность: моделирование эвакуации, интеграция с системами оповещения.

Типичные ошибки при оцифровке

Наиболее частые проблемы, из-за которых цифровой двойник не работает как задумано:

• отсутствие чёткого ТЗ и понимания, какие задачи решает модель;
• сканирование без учёта скрытых пространств: запотолочного, подпольного, шахт;
• избыточный или недостаточный LOD, не соответствующий сценариям использования;
• наполнение атрибутами «для галочки» без связи с реальными паспортами оборудования;
• отказ от актуализации модели после ремонтов и модернизаций.

Чтобы двойник оставался полезным инструментом, а не превращался в архивный файл, необходимо регламентировать процесс обновления модели и назначить ответственных за поддержание данных в актуальном состоянии.

С чего начать оцифровку объекта

Первый шаг — определить цели: для чего именно нужен цифровой двойник и какие процессы он должен поддерживать. От этого зависит объём сканирования, глубина проработки BIM-модели и набор интегрируемых систем. Далее выполняется съёмка объекта и строится модель, которая станет ядром будущего Digital Twin. Опыт компании в подобных задачах можно оценить по реализованным проектам сканирования и моделирования объектов разного назначения — от жилых комплексов до промышленных площадок.

Цифровой двойник — это не разовая покупка модели, а долгосрочный инструмент управления зданием. Он окупается за счёт снижения затрат на эксплуатацию, ускорения проектных решений и повышения прозрачности всех процессов, связанных с объектом недвижимости.
