Наземное лазерное сканирование: принцип работы, методы и области применения

Наземное лазерное сканирование (НЛС) — технология бесконтактных измерений, при которой лазерный сканер с фиксированной точки стояния фиксирует миллионы координат поверхности объекта и формирует облако точек. По этим данным строят цифровую копию здания, конструкции или территории, которая используется для проектирования, реконструкции, контроля СМР и мониторинга деформаций.

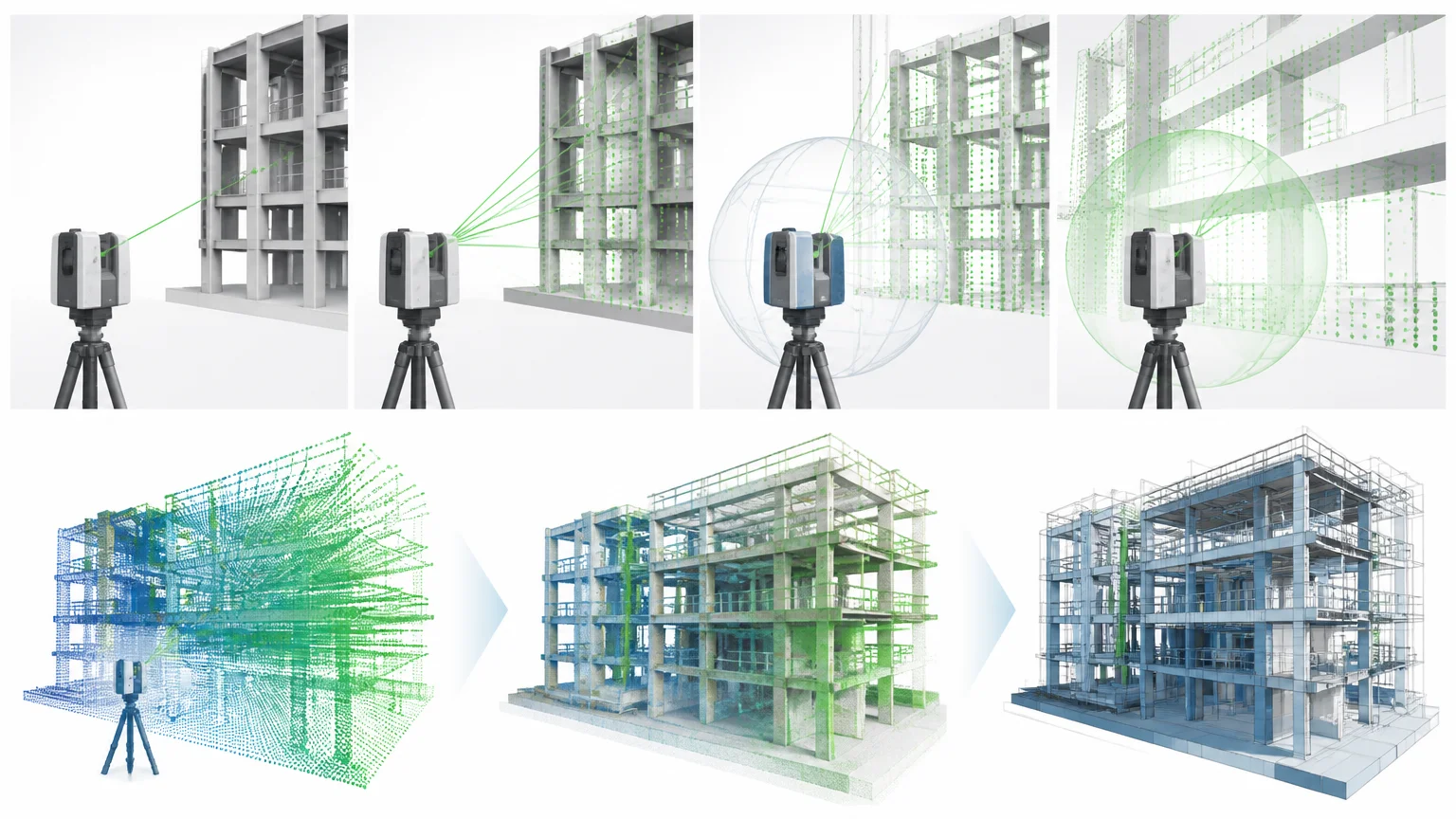

Принцип работы наземного лазерного сканера

Сканер испускает узконаправленный лазерный луч, который отражается от поверхности и возвращается на приёмник. Прибор фиксирует направление луча (горизонтальный и вертикальный углы) и расстояние до точки. На основе этих данных вычисляются пространственные координаты X, Y, Z каждой отражённой точки. За счёт вращения оптико-механического блока и качающегося зеркала луч последовательно проходит по всей сфере вокруг прибора, а скорость измерений у современных моделей достигает сотен тысяч и более точек в секунду.

Результат одной установки — упорядоченный набор точек, привязанных к системе координат прибора. Дополнительно фиксируется интенсивность отражённого сигнала и, при наличии встроенной камеры, RGB-значение каждой точки. Это позволяет получать не просто геометрию, а фотореалистичную цифровую модель объекта.

Импульсный и фазовый методы измерений

Дальность до точки в НЛС определяется двумя основными способами. Выбор метода влияет на дальность сканирования, точность измерений и скорость сбора данных.

• Импульсный (time-of-flight) метод. Прибор измеряет время между отправкой лазерного импульса и приёмом отражённого сигнала. Позволяет работать на больших дистанциях — от десятков до нескольких сотен метров. Подходит для съёмки протяжённых объектов, карьеров, промплощадок, фасадов высотных зданий.
• Фазовый метод. Дистанция вычисляется по сдвигу фазы модулированного непрерывного лазерного излучения. Даёт более высокую скорость сбора данных и точность на коротких и средних расстояниях, обычно до 100–150 метров. Оптимален для интерьеров, инженерных систем, машинных залов, обмеров сложной геометрии.
• Гибридные решения. Часть современных приборов совмещает оба принципа или использует технологию WFD (Waveform Digitizing), сочетая преимущества обоих методов.

Из чего складывается точность и плотность облака точек

Итоговое качество результата НЛС определяется не только паспортными характеристиками прибора. На точность влияют геометрия расстановки станций, углы падения луча на поверхность, отражательные свойства материалов, атмосферные условия и качество опорной геодезической сети. Плотность точек задаётся оператором через шаг сканирования — например, 3, 6 или 12 мм на расстоянии 10 метров.

При съёмке фасадов и интерьеров разумно закладывать избыточную плотность в местах со сложной лепниной, декором, узлами примыканий и техническими элементами, а на плоских участках — снижать её для сокращения объёма данных. Подбор сканера и параметров съёмки под конкретную задачу проще обсудить со специалистами, использующими профессиональное геодезическое оборудование и лазерные сканеры разных классов.

Этапы работ по наземному лазерному сканированию

Регистрация данных и сшивка сканов

Сшивка — критичный этап, от которого зависит корректность геометрии всей цифровой модели. Применяют три подхода: по специальным маркам и сферам с известными координатами, по естественным геометрическим признакам (Cloud-to-Cloud) и по опорным точкам, снятым тахеометром. На крупных объектах эти методы комбинируют: опорная тахеометрическая сеть задаёт «скелет», марки обеспечивают локальную привязку, а Cloud-to-Cloud уточняет положение соседних станций.

Ошибки на этапе регистрации приводят к «раздвоению» плоскостей, некорректным толщинам стен и смещению этажей относительно друг друга. Поэтому контроль невязок и отчёт по регистрации — обязательная часть камеральной обработки.

Отличие НЛС от воздушного LiDAR и мобильного сканирования

Технология LiDAR (Light Detection and Ranging) — общий термин для активных лазерных методов дистанционного зондирования. НЛС — это статическая наземная разновидность LiDAR. Помимо неё, используют воздушный LiDAR с БПЛА и самолётов для больших территорий и мобильные сканирующие системы (MMS, ручные SLAM-сканеры) для протяжённых линейных объектов и быстрой съёмки помещений. Наземное сканирование даёт максимальную точность и плотность точек на конкретном объекте, но требует больше времени на полевые работы.

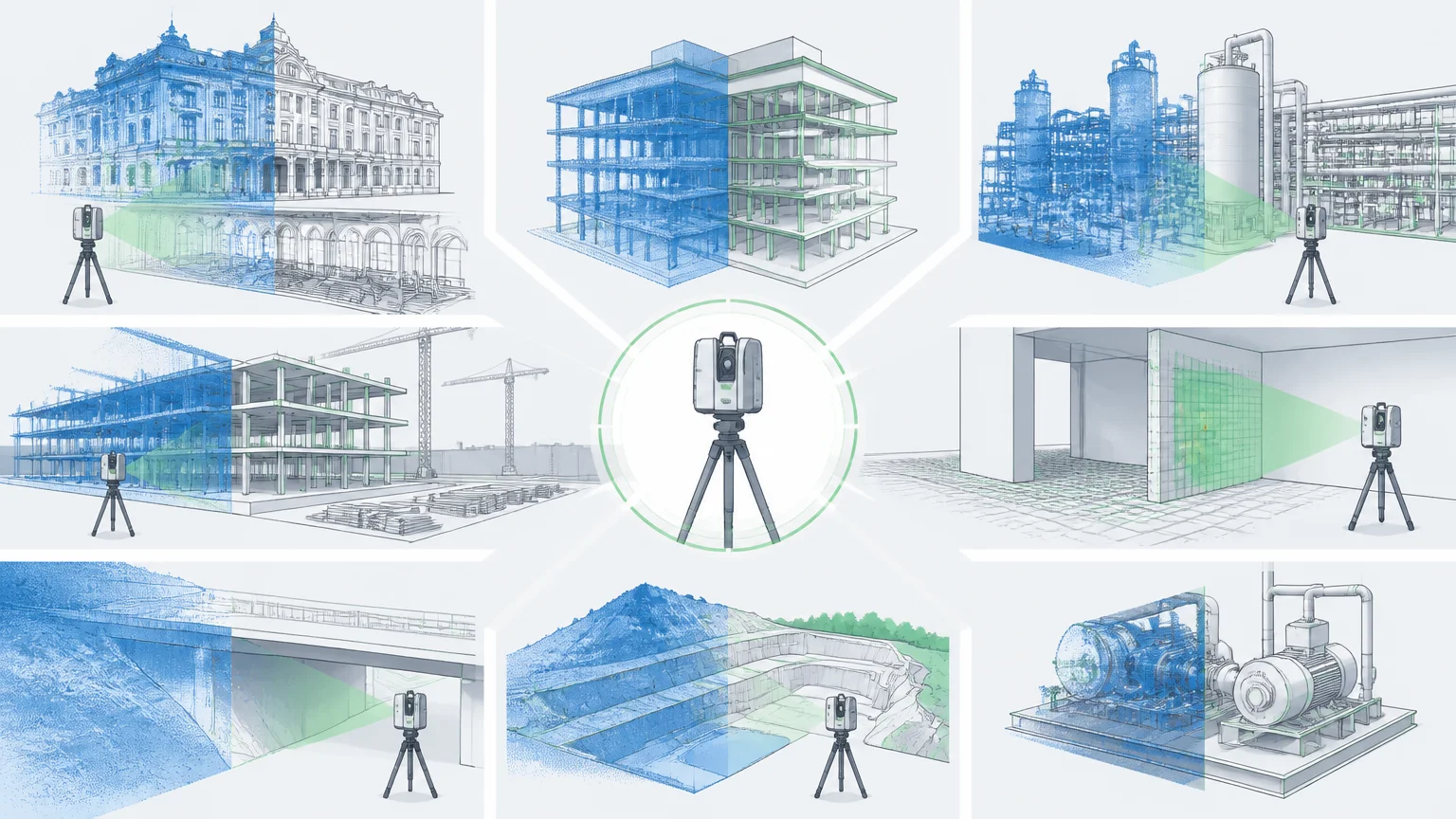

Где применяется наземное лазерное сканирование

• Архитектурные обмеры и цифровая копия зданий. Съёмка фасадов, интерьеров, памятников архитектуры для реконструкции, реставрации и приспособления.
• BIM и 3D-моделирование. Технология Scan to BIM: облако точек становится основой для построения информационной модели существующего здания в Revit или аналогичном ПО. Такой подход применяют при подготовке BIM-модели существующего здания по облаку точек для проектов реконструкции и капитального ремонта.
• Промышленные объекты. Съёмка трубопроводов, эстакад, реакторов, машинных залов для реинжиниринга (обратное проектирование) и планирования модернизации.
• Контроль СМР. Сравнение проектной модели и облака точек фактического положения конструкций, контроль вертикальности, ровности плит, отклонений закладных деталей.
• Мониторинг деформаций. Периодическое сканирование фасадов, оболочек, опор и сравнение эпох съёмки для выявления осадок, кренов, деформаций несущих элементов.
• Топографическая съёмка сложных участков. Карьеры, откосы, промплощадки, участки с плотной застройкой и большим количеством инженерных сетей.
• Обратное проектирование. Восстановление рабочей документации по фактическому состоянию, когда исходные чертежи отсутствуют или не соответствуют реальности.

Что получает заказчик по итогу сканирования

Состав результата согласуется с задачей. Как правило, в передаваемый пакет входит зарегистрированное облако точек в открытом формате (E57, LAS) и в формате исходного ПО, панорамные снимки станций, отчёт по регистрации с невязками, а также производные материалы — обмерные планы, фасады, разрезы, 3D-модель или BIM-модель заданного уровня проработки. При необходимости данные передаются в форматах, пригодных для дальнейшей работы проектировщика, конструктора или службы эксплуатации.

Наземное лазерное сканирование не заменяет классическую геодезию, а дополняет её: опорная сеть, привязка к государственной или локальной системе координат и контроль качества остаются задачей геодезиста. Именно поэтому оптимальные результаты даёт связка НЛС и инженерно-геодезических методов на всех этапах — от изысканий до сдачи объекта в эксплуатацию.
