Лазерное сканирование фасадов: задачи, точность и результаты работ

Лазерное сканирование фасадов — это бесконтактный способ получить точную геометрию наружных ограждающих конструкций здания в виде плотного облака точек. По этим данным строят обмерные чертежи, 3D-модель, BIM-модель, сечения, развёртки и ортофотопланы, которые используют при реконструкции, реставрации, проектировании навесных вентилируемых фасадов, обследовании и мониторинге деформаций.

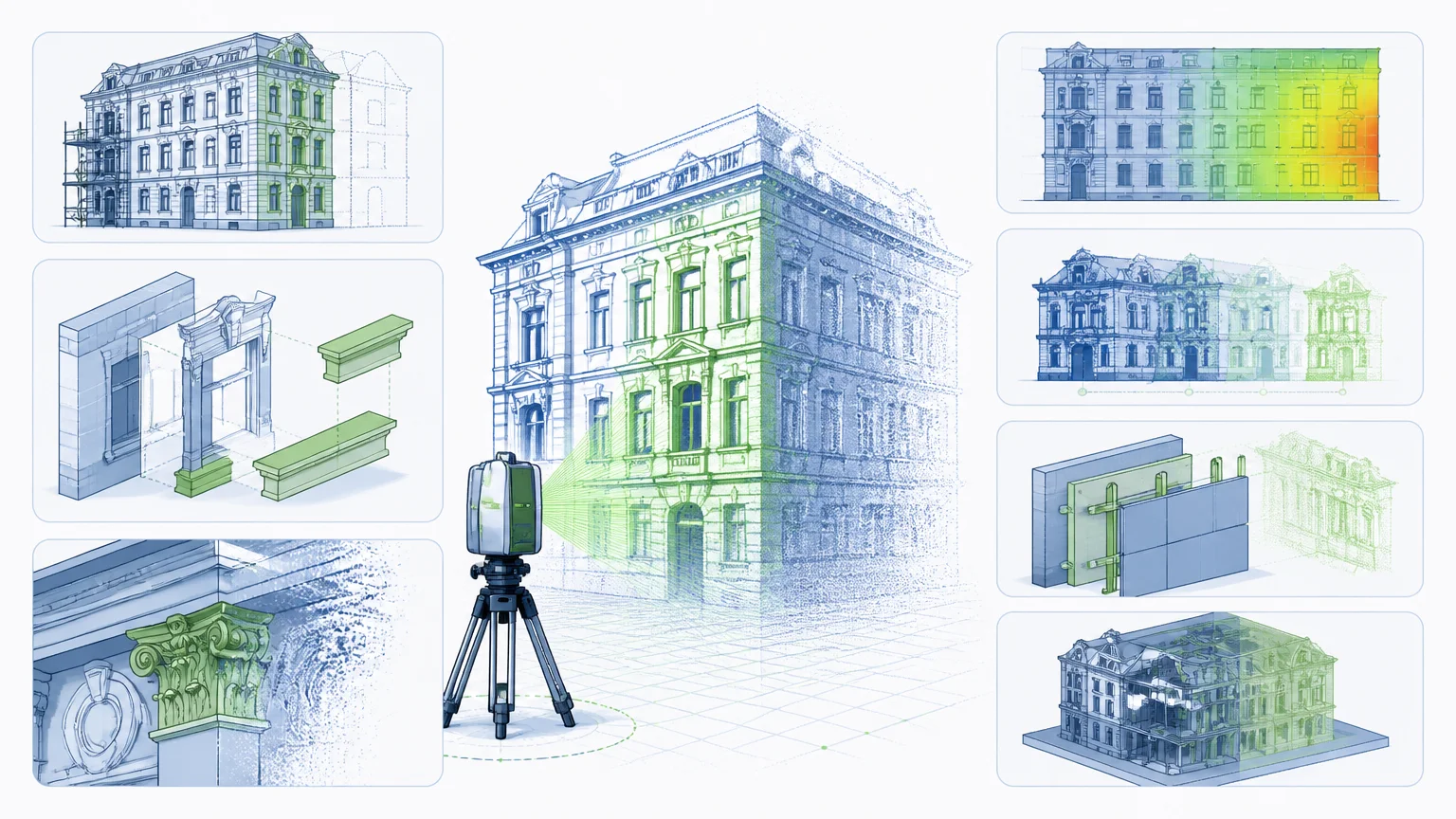

Какие задачи решает лазерное сканирование фасадов

Наземное лазерное сканирование (НЛС) применяют там, где ручные обмеры физически невозможны, опасны или не обеспечивают нужной подробности. Съёмка ведётся дистанционно с земли, с уровней стилобата, с автовышки или соседних зданий, поэтому доступ к фасаду не требуется.

• Архитектурные обмеры существующих зданий перед реконструкцией и капитальным ремонтом.
• Подготовка исходных данных для проектирования НВФ: точная геометрия несущих стен, откосов, парапетов, выступающих элементов.
• Реставрация памятников архитектуры — фиксация лепнины, карнизов, декора с высокой детализацией.
• Обследование фасадов: выявление отклонений от вертикали, прогибов, локальных выпучиваний.
• Мониторинг деформаций по повторным съёмкам с фиксированной геодезической основы.
• Исполнительная съёмка смонтированной подсистемы и облицовки, сравнение факта с проектом.
• Создание цифрового двойника здания для эксплуатации и дальнейших проектных работ.

Как выполняется фасадная съёмка

Работы делятся на подготовительный, полевой и камеральный этапы. Полнота и качество итогового результата закладываются уже на стадии постановки задачи и рекогносцировки: важно правильно выбрать станции сканирования, плотность облака точек и способ привязки к внешней геодезической основе.

Точность и плотность облака точек

Точность результата зависит от трёх факторов: точности самого лазерного сканера, качества геодезической основы и корректности регистрации отдельных сканов между собой. Современные наземные сканеры обеспечивают миллиметровую точность измерения расстояния на характерных дистанциях фасадной съёмки, но итоговая точность модели всегда определяется слабейшим звеном.

Плотность облака точек задаётся исходя из задачи. Для обмеров под проект НВФ обычно достаточно шага в несколько миллиметров на поверхности фасада. Для реставрации декора плотность увеличивают, чтобы уверенно фиксировать мелкие профили и рельеф. Для мониторинга деформаций важна не только плотность, но и повторяемость сканирования с одной и той же основы. Подобрать оптимальные параметры помогает парк современных лазерных сканеров и тахеометров, охватывающий разные дистанции и требования к детализации.

Что получает заказчик по итогу работ

Состав результата согласуется под конкретный проект. Типовой комплект по фасадной съёмке включает несколько видов данных, которые используются на разных стадиях проектирования и строительства.

• Облако точек в открытых форматах (E57, LAS, RCP) — исходный материал для любых дальнейших построений.
• Обмерные чертежи фасадов: планы, развёртки, сечения, узлы с проставленными размерами и отметками.
• Ортофотоплан фасада — ортогональное изображение с сохранением геометрии, удобно для оценки состояния поверхности и разметки ремонтных зон.
• 3D-модель здания или отдельного фасада — от упрощённой оболочки до детализированной геометрии декора.
• BIM-модель по технологии Scan-to-BIM с параметрическими элементами: стены, проёмы, перекрытия, кровля, элементы подсистемы.
• Отчёт по отклонениям: карты уклонений от вертикали, плоскостности, сравнения фактической геометрии с проектной.

Если планируется устройство вентилируемого фасада, точные обмеры позволяют корректно рассчитать вылеты кронштейнов и раскладку облицовки уже на стадии рабочей документации. Для таких задач сканирование логично связывают с последующим проектированием навесных вентилируемых фасадов, чтобы избежать переделок на площадке.

Когда сканирование фасадов особенно оправдано

Ручные обмеры фасада рулеткой и нивелиром допустимы для простых зданий с ровной геометрией и небольшой высотой. Как только объект становится сложнее, лазерное сканирование, как правило, оказывается быстрее и надёжнее.

1. Здания сложной формы: криволинейные фасады, эркеры, атрии, ротонды.
2. Высотные объекты, где ручные измерения на верхних отметках небезопасны.
3. Исторические здания с богатым декором, лепниной и профилированными карнизами.
4. Реконструкция с изменением фасадной оболочки — требуется точная геометрия несущей основы.
5. Судебные и досудебные разбирательства, где важна фиксация состояния на конкретный момент.
6. Задачи мониторинга: наблюдение за деформациями при рядом идущей стройке или после аварийных воздействий.

На что обратить внимание при выборе подрядчика

Качество сканирования фасада определяется не столько маркой сканера, сколько методикой работ и опытом камеральной обработки. При выборе исполнителя стоит проверить несколько ключевых моментов.

• Наличие собственного оборудования разного класса — не только сканера, но и тахеометра, GNSS-приёмников для создания геодезической основы.
• Опыт работы с фасадами именно вашего типа: жилые, административные, промышленные, объекты культурного наследия.
• Готовность выпустить результат в нужном формате — не только облако точек, но и обмерные чертежи, BIM-модель, отчёт по отклонениям.
• Прозрачная методика контроля точности: невязки регистрации сканов, контрольные измерения, привязка к внешней основе.
• Понимание задач следующих этапов — проектирования, монтажа, эксплуатации.

Отдельно стоит запросить примеры материалов по похожим объектам. Просмотр реального облака точек, разрезов и модели даёт представление о детализации гораздо лучше, чем описание в коммерческом предложении.

Связь сканирования с другими этапами проекта

Фасадная съёмка редко существует изолированно. Обычно она встраивается в цепочку: изыскания → обмеры → проект → монтаж → контроль. Единая геодезическая основа, заложенная на этапе сканирования, дальше используется при разбивочных работах, установке маяков и исполнительной съёмке смонтированной подсистемы. Это снижает риск накопления ошибок между стадиями и упрощает контроль геометрии на стройке. Для сложных объектов удобно, когда сканирование, обмеры и последующее BIM-моделирование по облаку точек выполняет одна команда — так сохраняется единая система координат и логика построения модели.

Автоматизация обмеров с помощью лазерного сканера и LiDAR-технологий не отменяет инженерную работу, но радикально меняет её характер: вместо ручных измерений специалист занимается контролем качества данных и подготовкой инженерных результатов, которые действительно нужны проектировщику и строителю.
