Геодезический контроль в строительстве: что проверяют и как проводят

Геодезический контроль в строительстве — это комплекс измерений и проверок, который сопровождает объект от подготовки площадки до сдачи в эксплуатацию. Его задача — убедиться, что фактическое положение конструкций совпадает с проектным по плановым координатам и высотным отметкам, а отклонения находятся в допусках. Без этого контроля невозможно корректно вести строительно-монтажные работы, оформлять исполнительную документацию и передавать этапы техническому надзору.

Что такое геодезический контроль и зачем он нужен

Инженерная геодезия на стройке решает две крупные задачи: переносит проект в натуру и подтверждает, что построенное соответствует проекту. Первая часть — разбивочные работы, вторая — исполнительная съёмка и контроль качества монтажа. Между ними лежит непрерывное геодезическое сопровождение: закрепление осей, вынос отметок, проверка положения опалубки, арматуры, закладных деталей, фасадных подсистем и инженерных сетей.

Результат контроля — это не только протоколы измерений, но и решения по строительству. По данным съёмки принимают решение о приёмке этапа, доработке узла или отклонении конструкции. Ошибки, не выявленные вовремя, приводят к переделкам, спорам с подрядчиком и рискам при эксплуатации.

Что проверяют на объекте

Состав проверок зависит от типа объекта и стадии работ. Как правило, геодезический контроль охватывает следующие параметры:

• Плановое положение — координаты осей, углов зданий, колонн, стен, свай, опор, инженерных коммуникаций.
• Высотные отметки — уровни фундаментов, перекрытий, полов, кровли, лотков сетей.
• Геометрия конструкций — вертикальность колонн и стен, ровность перекрытий, толщина элементов, соосность узлов.
• Отклонения от проекта — сравнение фактических размеров с проектной документацией и допусками по нормативам на конкретный вид работ.
• Деформации — осадки фундаментов, крены, смещения соседних зданий и котлованных стенок при устройстве нулевого цикла.

На фасадных работах отдельно контролируют положение кронштейнов, направляющих и облицовки — здесь удобно использовать лазерное 3D-сканирование фасада, чтобы получить полную геометрию поверхности и оценить отклонения по всей плоскости, а не только в отдельных точках.

Этапы геодезического контроля

Работы выстраивают последовательно, от создания геодезической основы до финальной исполнительной съёмки.

Разбивочные работы и вынос осей

Разбивочные работы — отправная точка любого строительного этапа. Геодезист переносит на площадку главные и основные оси, углы, точки свай, границы котлована, отметки чистого пола. Ошибка на этой стадии тянется дальше по всей вертикали здания, поэтому перенос проекта в натуру выполняют от проверенных пунктов геодезической сети и с контролем независимыми измерениями. Подробно порядок и оформление таких работ разобраны в материале про вынос проекта в натуру.

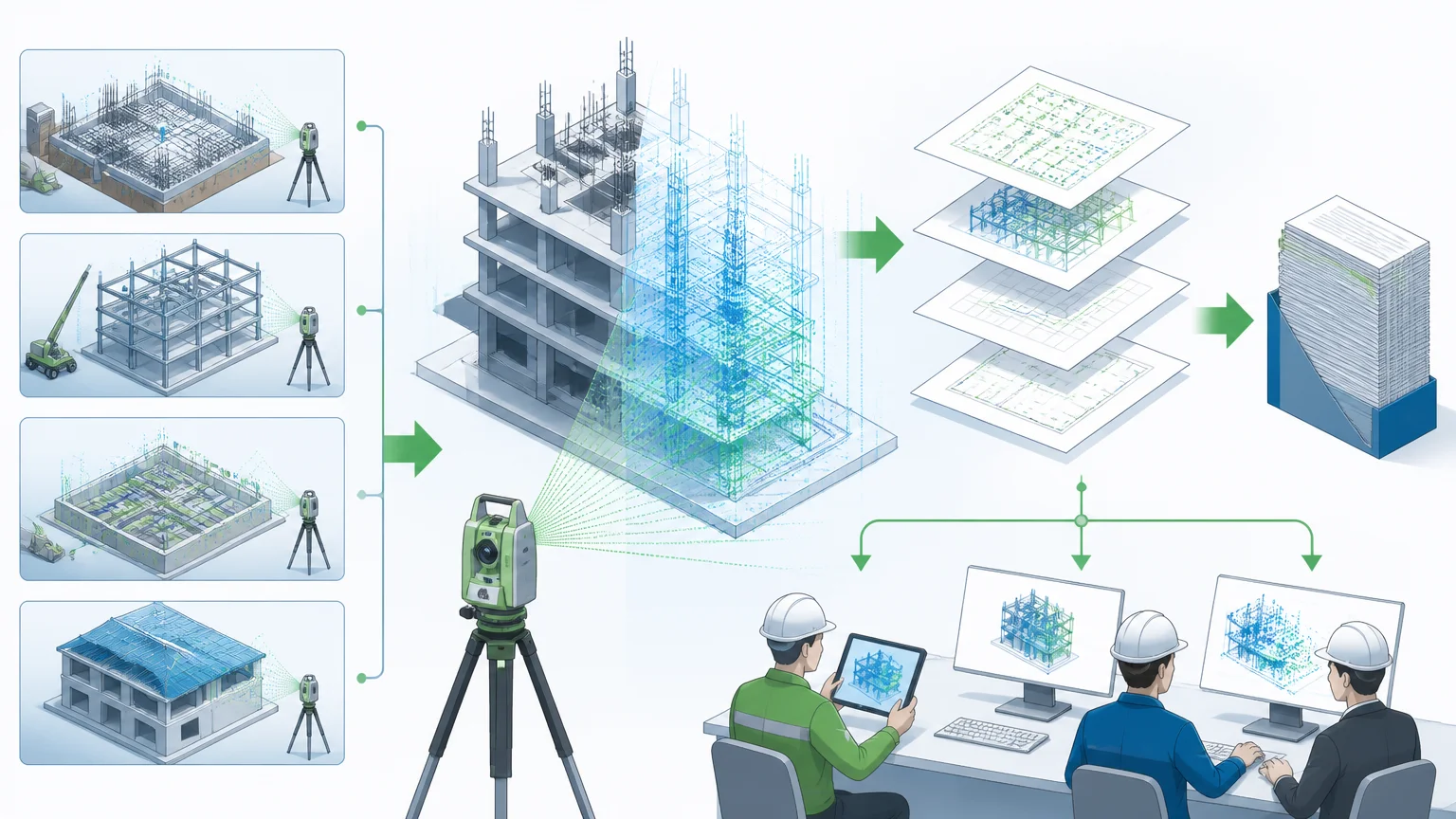

Исполнительная съёмка и документация

Исполнительная съёмка выполняется после завершения этапа работ: устройства фундаментов, монтажа каркаса, прокладки сетей, устройства кровли. По её результатам оформляют исполнительные схемы, где показывают фактические координаты, отметки и отклонения от проекта. Эти документы входят в исполнительную документацию и передаются заказчику, авторскому и техническому надзору.

Исполнительная съёмка нужна не только для формальной приёмки. Она даёт объективные данные для принятия решений: можно ли продолжать монтаж следующего этажа, требуется ли усиление узла, укладываются ли отклонения в допуски для конкретного вида конструкций.

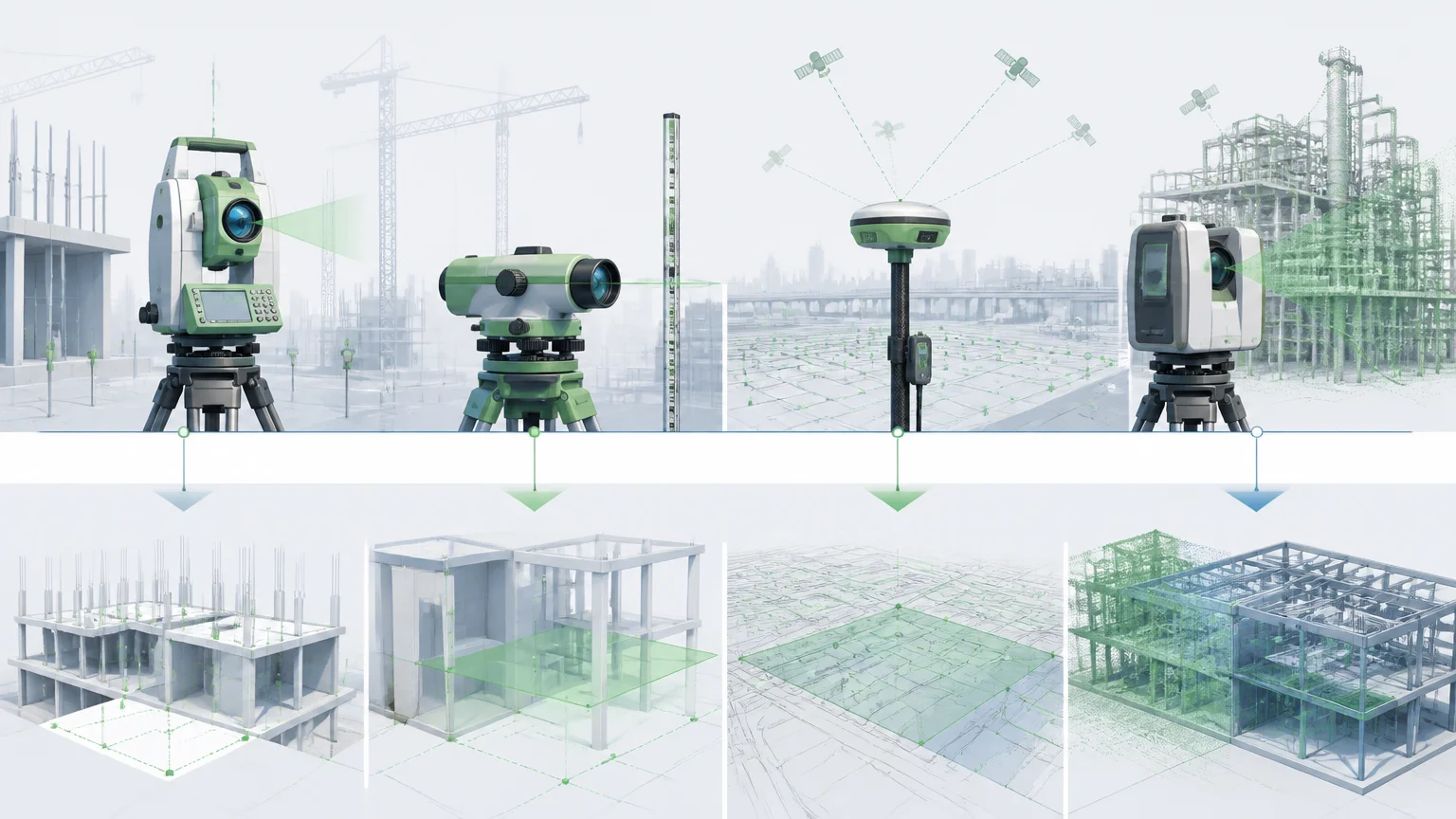

Геодезические приборы и технологии

Выбор оборудования зависит от задачи, размера объекта и требуемой детализации.

• Электронный тахеометр — универсальный прибор для разбивки, выноса точек и исполнительной съёмки конструкций.
• Цифровой нивелир — точное определение высотных отметок, циклы наблюдений за осадками.
• GNSS-приёмники — привязка к внешней сети, работа на больших линейных и площадных объектах.
• Лазерные 3D-сканеры — сплошная съёмка фасадов, интерьеров, промышленных установок; получение облака точек и сравнение его с проектной моделью.

Лазерное сканирование удобно применять там, где важна геометрия целой поверхности, а не отдельные точки: искривления фасадов, деформации балок и ферм, положение технологического оборудования. Облако точек можно совмещать с BIM-моделью и получать карту отклонений по всей конструкции.

Точность измерений и нормативная база

Требования к точности геодезических работ и допустимым отклонениям задаются проектной документацией, сводами правил и стандартами на конкретные виды строительно-монтажных работ. Класс точности геодезической сети, допустимые погрешности разбивки, требования к нивелированию и исполнительной съёмке — всё это определяется до начала работ и фиксируется в программе геодезического обеспечения. Обзор действующих СП и ГОСТ, которые применяют при инженерных изысканиях и геодезическом сопровождении, приведён в подборке нормативных документов по инженерной геодезии.

Мониторинг деформаций

Отдельная задача — наблюдение за деформациями. Его ведут при устройстве глубоких котлованов рядом с существующей застройкой, при возведении высотных зданий, реконструкции памятников архитектуры, эксплуатации промышленных сооружений. Циклы включают повторные нивелирования марок на объекте и соседних зданиях, измерения кренов, наблюдения за трещинами. Периодичность циклов зависит от стадии работ и характера объекта: обычно чаще всего наблюдения выполняют в период активных нагрузок и первые месяцы после сдачи.

Типичные ошибки и как их избежать

• Разбивка от случайных или несогласованных пунктов вместо проверенной геодезической сети.
• Отсутствие пооперационного контроля — отклонения выявляются только на этапе исполнительной съёмки, когда исправление уже дорого.
• Формальное оформление исполнительных схем без реальных измерений на объекте.
• Игнорирование мониторинга соседних зданий при работах нулевого цикла.
• Использование приборов без действующей поверки и без контроля независимыми измерениями.

Снизить эти риски помогает единый подрядчик по геодезическому сопровождению, который ведёт проект от разбивочной основы до финальной исполнительной документации и отвечает за согласованность всех измерений между этапами.

Кто выполняет геодезический контроль

На стройке работают несколько сторон: геодезическая служба подрядчика, независимый геодезический контроль со стороны заказчика или технического надзора, специализированные компании, привлекаемые на отдельные задачи — мониторинг, лазерное сканирование, сложные исполнительные съёмки. Разделение функций фиксируется в договоре и программе геодезических работ. Для заказчика важно, чтобы исполнительная документация формировалась независимо от исполнителей работ или проходила проверку внешним подрядчиком — это снижает риски приёмки скрытых дефектов геометрии.
