BIM-инжиниринг: что это такое и зачем он нужен на проекте

BIM-инжиниринг — это комплекс инженерных работ по созданию, ведению и использованию информационной модели здания (Building Information Modeling) на всех этапах жизненного цикла объекта: от концепции и проектирования до строительства и эксплуатации. В отличие от привычного 2D-черчения, BIM объединяет геометрию, характеристики конструкций, инженерных систем, материалов и данные о процессах в единую цифровую модель, с которой одновременно работают архитекторы, конструкторы, смежные разделы, заказчик и подрядчик.

В российской практике параллельно с термином BIM закрепилось понятие ТИМ — технологии информационного моделирования. Их применение при бюджетном строительстве регулируется постановлением Правительства РФ № 331 и последующими нормативными актами, поэтому переход на BIM стал не только вопросом эффективности, но и требованием для прохождения госэкспертизы по ряду объектов.

Что входит в BIM-инжиниринг

BIM-инжиниринг — это не просто рисование 3D-модели здания. Это управляемый процесс с регламентами, ролями и стандартами. В типовой состав работ входят:

• разработка BIM-стандарта компании и BIM-регламента проекта;
• создание информационной модели по разделам (архитектура, конструкции, инженерные системы);
• сборка сводной модели и поиск коллизий между разделами;
• ведение среды общих данных (CDE, СОД) для обмена файлами и версиями;
• выпуск чертежей, спецификаций и ведомостей объёмов из модели;
• подготовка данных для календарного планирования, смет и эксплуатации.

Ключевые роли в процессе — BIM-менеджер, который отвечает за методологию и стандарты в компании, и BIM-координатор, который ведёт конкретный проект: следит за качеством моделей от разных отделов, собирает сводную модель и фиксирует коллизии.

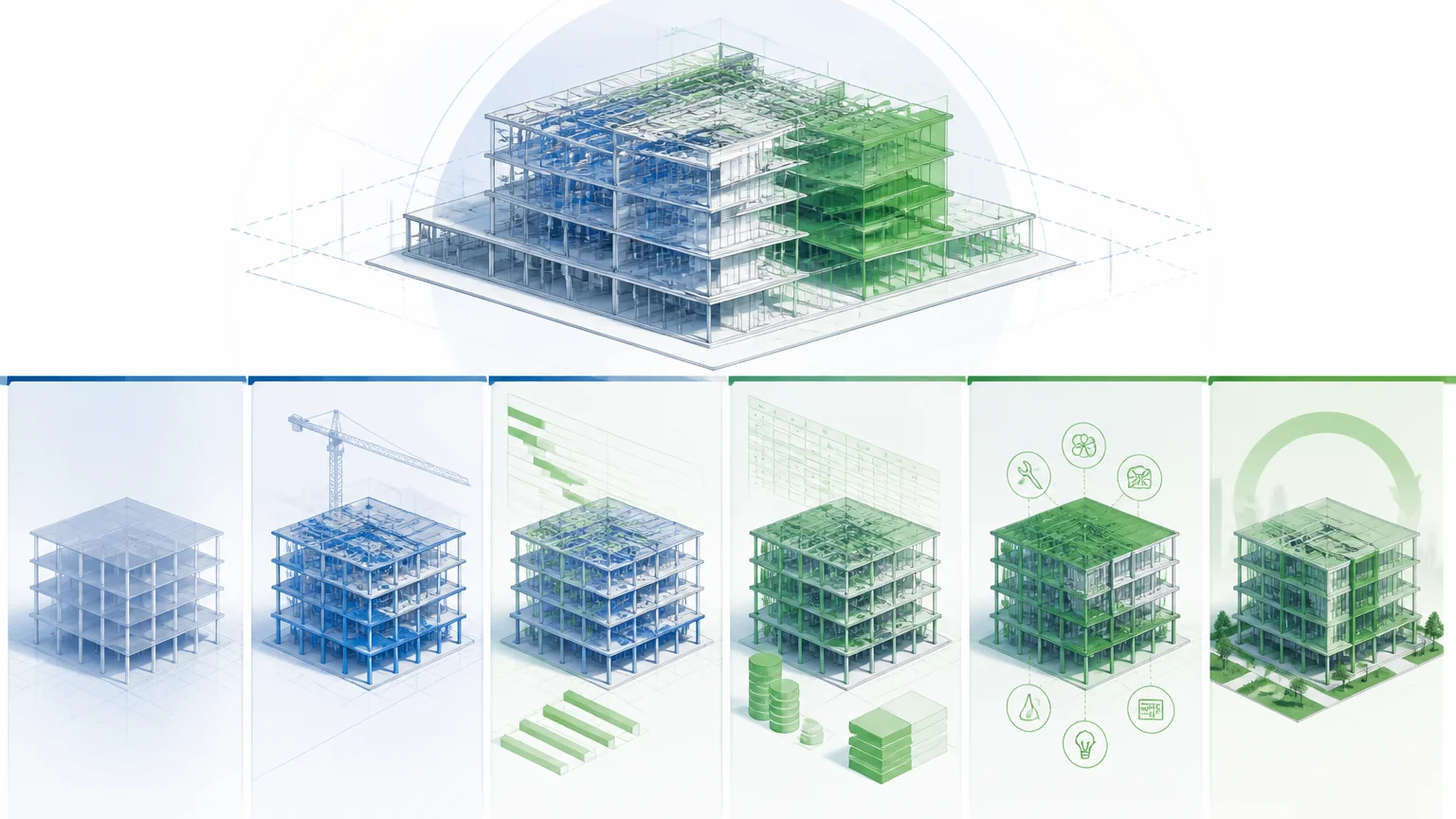

Уровни детализации LOD и размерности BIM

Модель может иметь разную степень проработки в зависимости от задачи. Для этого используют уровни детализации LOD (Level of Detail / Level of Development): LOD 100 — концептуальный объём, LOD 200 — обобщённая геометрия с базовыми параметрами, LOD 300 — точная геометрия для рабочей документации, LOD 350 — с учётом стыков и связей между элементами, LOD 400 — готовность к изготовлению и монтажу. Подробнее о том, чем отличаются уровни детализации LOD 200, 300, 350 и 400, важно понимать ещё на этапе технического задания, чтобы не переплачивать за лишнюю проработку или не столкнуться с нехваткой данных.

Помимо LOD, BIM описывают через размерности:

• 3D — трёхмерная геометрия и атрибутивная информация;
• 4D — привязка модели к календарному планированию строительства;
• 5D — интеграция со сметами и стоимостью;
• 6D — данные для эксплуатации и обслуживания;
• 7D — управление жизненным циклом объекта, включая ремонты и вывод из эксплуатации.

Какие задачи решает BIM в проектировании и строительстве

Главная ценность BIM — сокращение ошибок и переделок за счёт того, что все разделы работают в единой модели. Практические результаты внедрения:

• поиск коллизий до выхода на площадку: пересечения воздуховодов и балок, конфликты кабельных лотков и труб;
• автоматический подсчёт объёмов работ и материалов;
• синхронизация архитектурных, конструкторских и инженерных решений;
• прозрачный контроль сроков и стоимости через 4D и 5D;
• формирование цифрового двойника здания для эксплуатации.

Программное обеспечение и форматы

Информационные модели создают в специализированных BIM-платформах. Наиболее распространены Autodesk Revit, ArchiCAD, Tekla Structures и российская Renga. Для сборки сводной модели и проверки коллизий чаще всего используют Autodesk Navisworks. Обмен между разными системами ведётся через открытый формат IFC — это основа концепции openBIM, при которой участники проекта не привязаны к одному вендору.

Не менее важна среда общих данных (Common Data Environment, CDE) — единое место хранения актуальных версий моделей, чертежей и переписки по проекту. Без CDE BIM-процесс превращается в обмен файлами по почте и теряет большую часть преимуществ.

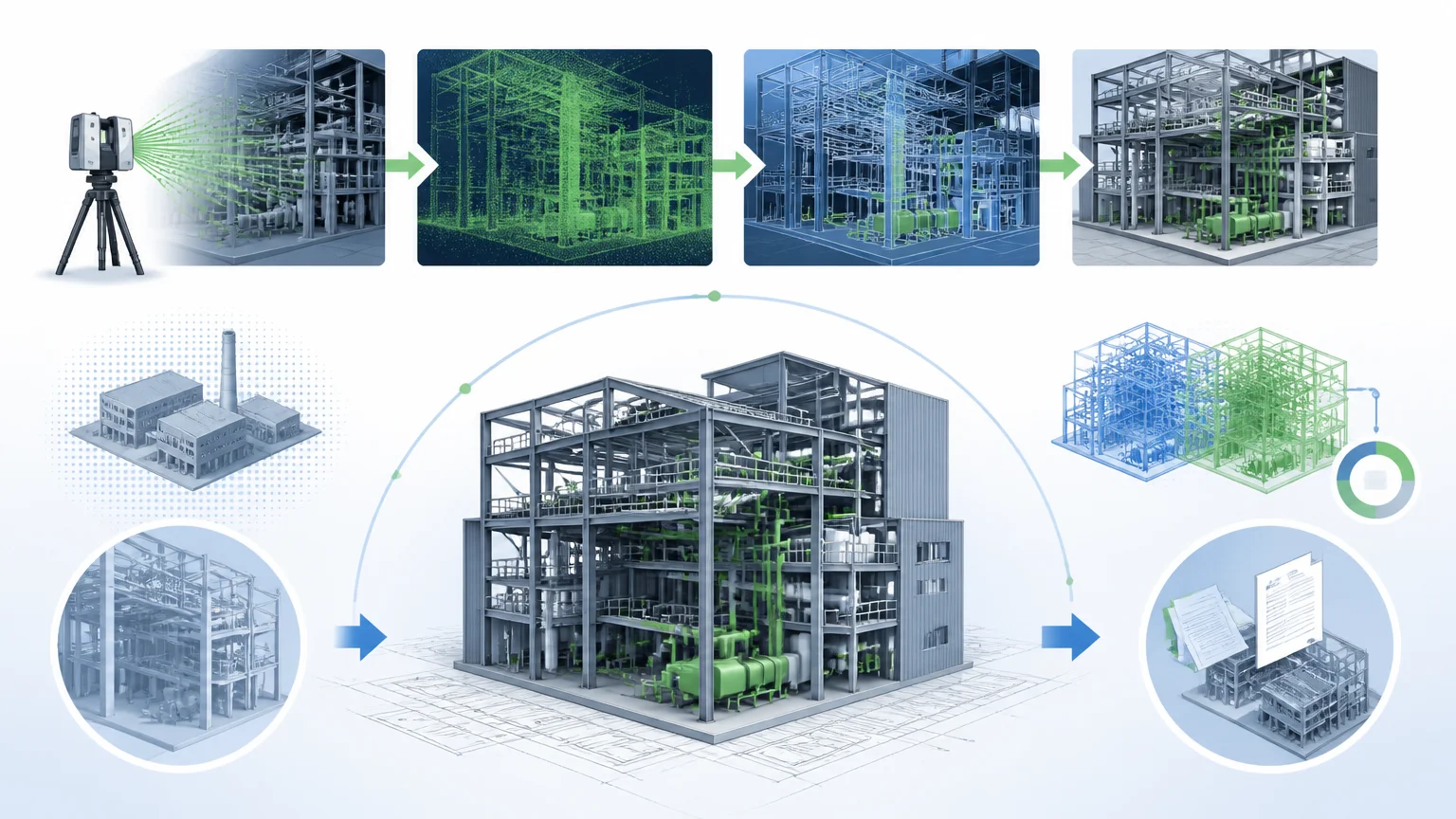

Как связаны BIM и лазерное сканирование

Для реконструкции, редевелопмента и работ на действующих объектах модель нельзя построить "из головы" — нужны точные обмеры существующих конструкций. Здесь BIM-инжиниринг тесно связан с геодезией и цифровыми обмерами. По итогам лазерного 3D-сканирования получают облако точек, которое становится геометрической основой для модели: по нему восстанавливают несущие конструкции, фасады, инженерные сети и оборудование.

Такая технология Scan to BIM позволяет получить достоверную модель здания «как построено» (as-built), сравнить её с проектом, оценить отклонения и подготовить документацию для проектирования новых решений. Это особенно востребовано для промышленных объектов, объектов культурного наследия, торговых центров и логистических комплексов, где исполнительная документация часто устарела или отсутствует.

Внедрение BIM в компании

Переход на BIM — это не только покупка ПО. Практика показывает, что внедрение включает несколько параллельных направлений:

1. разработка BIM-стандарта компании и шаблонов проектов;
2. подбор и обучение специалистов, включая BIM-менеджера и координаторов;
3. настройка среды общих данных и правил работы с версиями;
4. пилотный проект с фиксацией результатов и корректировкой регламентов;
5. масштабирование опыта на все проекты компании.

Для организаций, которым нецелесообразно содержать собственный BIM-отдел, разумной моделью становится BIM-аутсорсинг: внешняя команда выполняет моделирование, проверку коллизий и выпуск документации под требования заказчика. Такой подход особенно оправдан для разовых объектов, реконструкции и задач по BIM-моделированию по облаку точек, когда важны опыт работы со сканами и профильное оборудование.

BIM и цифровой двойник здания

Информационную модель часто путают с цифровым двойником, но это разные вещи. BIM-модель описывает проектное или фактическое состояние объекта на определённый момент. Цифровой двойник — это живая модель, связанная с датчиками, системами мониторинга и эксплуатационными сервисами: она отражает реальное поведение здания во времени. BIM-инжиниринг создаёт основу, на которой цифровой двойник может быть построен.

Кому и когда нужен BIM-инжиниринг

BIM-подход даёт максимальный эффект на сложных объектах с большим количеством инженерных систем и участников: жилые комплексы, бизнес-центры, промышленные предприятия, транспортная инфраструктура, объекты здравоохранения. Он полезен застройщикам и техническим заказчикам для контроля проекта, проектировщикам — для согласования разделов, подрядчикам — для планирования СМР, собственникам — для эксплуатации.

На небольших типовых объектах полноценное информационное моделирование не всегда окупается, но даже там элементы BIM — координационная 3D-модель, проверка коллизий, выпуск спецификаций из модели — заметно снижают риск ошибок и переделок на площадке.
